Feste Bindung

Bei einem Wärmebildvorsatzgerät schaut man durch das Zielfernrohr auf einen Bildschirm. Es genügt also nicht, nur das Zielfernrohr einzuschießen. Vielmehr ist der Bildschirm zum Absehen zusätzlich so auszurichten, dass man die Wärmequelle korrekt trifft. Dazu ist es wichtig, die Kombination der Optiken probezuschießen und ggf. den Bildschirm zum Absehen über die elektronische Verstellung zu justieren. Das erfordert natürlich immer denselben Sitz des Wärmebildvorsatzgerätes. Da zählt die Wiederholgenauigkeit beim Ab-/Aufsetzen des Wärmebildgerätes.

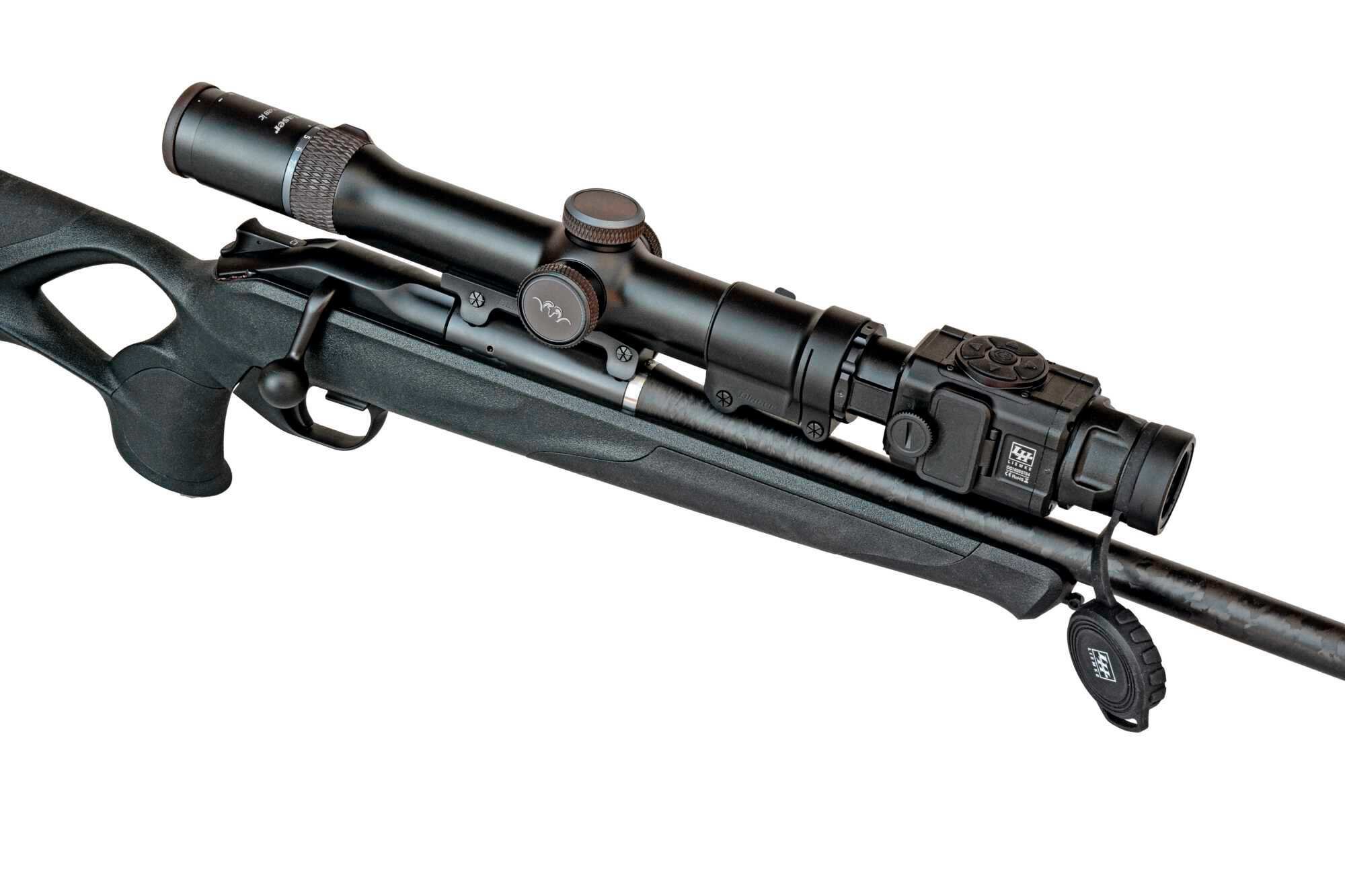

Blaser Jagdwaffen entwickelte eine verlässliche Konstruktion: Sie besteht aus dem Blaser Zielfernrohr 1-7x28 iC, dem Liemke Wärmebildvorsatzgerät Merlin-35 sowie dem Blaser-Adapter zur Befestigung (Paketpreis: 6.415 €). Dazu wurde in die Zielfernrohrinnenschiene ein Nutenstein bis nach vorn geschoben und festgeklemmt.

Der Adapter weist unten eine Aussparung auf. Dadurch kann man ihn nur so auf das Zielfernrohr schieben, dass die Schiene mit dem Führungsteil in die Adapteröffnung greift – perfekt geführt und ausgerichtet, dank Schiene und Nutenstein mit Führungsteil. Ist das Wärmebildgerät mit Adapter bis zum Anschlag aufgeschoben, muss nur noch der seitliche Klemmhebel um 90 ° nach oben geschwenkt und danach angeklappt werden. Der Klemmhebel liegt formschlüssig in einer Ausnehmung des Adapterrohrs. Unbeabsichtigtes Öffnen erscheint ausgeschlossen und trat in der Testphase auch nicht auf.
